本說明書適用于頻率50赫茲交流電力系統提高功率因數用的并聯電容器及裝置。
高壓并聯電容器：由芯子、外殼、出線瓷套等幾部分構成，箱壁兩側焊有供安裝用的吊攀，一側吊攀裝有接地螺栓。電容器的芯子由若干個元件和絕緣件組成。為適應各種電壓，芯子由若干小元件并聯后串聯而成。電容器內部裝有放電電阻。外殼由薄鋼板成型焊接而成。利用外殼的可撓進行油量補償。單相容量100千乏以上的電容器每個元件串有內熔絲。
高壓并聯電容器裝置：主要由高壓并聯電容器、接地開關、放電線圈、氧化鋅避雷器、串聯電抗器、支柱瓷瓶、聯接母線、支架和圍欄等組成。有兩種結構形式：一種為柜式結構，含有電磁閉鎖、帶電顯示功能，1000千乏以下可增設無功自動控制器，實現自動投切，成套化程度高，結構緊湊，用于戶內；一種為框架式結構，成本底，電磁閉鎖由用戶配備，可用于戶外。
1. 用途
用來改善工頻電力系統的功率因數，減少線路損耗，提高供電電壓質量。
2. 型號

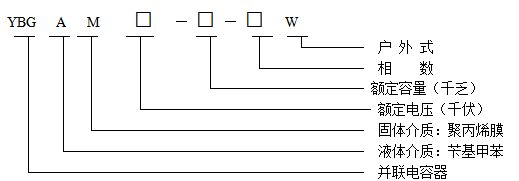

2.1. 高壓并聯電容器型號符號的含義
2.2. 高壓并聯電容器裝置型號中的含義：
例如：TBB10-3000（100×30）-AK
T：成套裝置 BB：并聯補償
10：系統電壓10kV 3000：額定容量3000kvar
100×30：由單臺容量100kvar的高壓并聯電容器30臺組成
A：星形接線 （B：雙星形接線 C：單三角形接線）
K：開口三角電壓保護（C：電壓差動保護 L：中性點不平衡電流保護）
3. 技術數據
3.1. 高壓并聯電容器技術參數
3.1.1. 額定頻率：50Hz
3.1.2. 損失角正切值不大于：0.0005
3.1.3. 相數：單相或三相
3.1.4. 絕緣水平：42/75kV
3.1.5. 放電電阻：電容器內部裝有內放電電阻，從電網斷開后，端子上的電壓在10分鐘內由Un降到75伏以下。
3.1.6. 總電容偏差：-5～+10%。
3.1.7. 三相電容器為一個單元的，三相中******電容量與最小電容量之比不大于1.02。
3.1.8. 每相由兩臺以上電容器單元組成的高壓并聯電容器裝置三相電容中******電容量與最小電容量之比不大于1.01。
3.1.9. 執行標準：
GB/T11024.1-2001《標稱電壓1kV以上交流電力系統用并聯電容器》
JB/T 7111-93《高壓并聯電容器裝置》。
GB50227-95《并聯電容器裝置設計規范》
3.2. 過負載
3.2.1. 電容器可在下表的電壓水平下運行。
型式 | 電壓因數XUN (方均根值) | ******持續時間 | 說明 |
工頻 | 1.00 | 連續 | 電容器運行任何期間內的最高平均值。在運行期間內出現的小于24h的例外情況采用如下的規定 |
工頻 | 1.10 | 每24h中8h | 系統電壓調整和波動 |
工頻 | 1.15 | 每24h中30min | 系統電壓調整和波動 |
工頻 | 1.20 | 5min | 輕負荷下電壓升高 |
工頻 | 1.30 | 1min | |
工頻加諧波 | 使電流不超過4.2.5中給出的值。 | ||
3.2.2. 操作過電壓
3.2.3. 投入運行之前電容器上的剩余電壓應不超過額定電壓的10%。用不重?fù)舸嗦菲鱽砬泻想娙萜鹘M通常會產生第一個峰值不超過2倍施加電壓（方均根值），持續時間不大于1/2周波的過渡過電壓。在這些條件下，電容器每年可切合1000次（相應的過渡過電流峰值可達100IN。）
3.2.4. 在切合電容器更為頻繁的場合，過電壓的幅值和持續時間以及過渡過電流均應限制到較低的水平。其限值應協商確定并在合同中寫明。
3.2.5. ******允許電流
電容器單元應適于在電流方均根值為1.3倍該單元在額定正弦電壓和額定頻率下產生的電流下連續運行，過渡過程除外。由于實際電容******可達1.1CN,故******電流可達1.43IN。
4. 使用條件
4.1. 戶內安裝使用 ，也可在采用一定防護措施的情況下用于戶外。
4.2. 安裝地點海拔高度不超過1000m，超過1000m時應在合同中注明。
4.3. 溫度類別：-40/A，-25/B。
4.4. 周圍不含有對金屬有嚴重腐蝕的氣體或蒸汽。
4.5. 無強烈機械震動。
4.6. 無爆炸易燃危險品。
5. 運輸、儲存
5.1. 電容器必須裝在包裝箱內才能運輸。
5.2. 搬運時電容器應處于直立位置，即套管向上，嚴禁提拿套管進行搬運。
5.3. 電容器要直立存放，存放區應無直接熱源，應無腐蝕性氣體。
6. 驗收
6.1. 驗證銘牌是否與合同相符，外觀是否完整，是否滲油。
6.2. 在有條件時，推薦進行下列試驗：
7.2.1 用相對誤差不大于2﹪的測量方法測量電容，應與銘牌相符。
7.2.2 極對殼工頻耐壓試驗時，施加電壓為0.75×42kV或更低，時間1min。
6.3. 驗收時發現疑問，請與本公司銷售部聯系。
7. 安裝
7.1. 戶內使用時應通風良好。戶外安裝時，應盡量使電容器的小面朝太陽直射時間較長的方向。
7.2. 電容器可安裝在構架上，分層布置不宜超過三層，每層不應超過兩排。為保證通風良好，每層電容器間距不應小于50mm。排距不應小于200mm。電容器底部距地面戶內產品不應小于200mm，戶外產品不應小于300mm，裝置頂部至層頂凈距不應小于1000mm。
7.3. 每相有兩臺以上電容器并聯時，電容器各相電容應盡量搭配平衡，三相容差應不超過1﹪。
7.4. 電容器的電氣連接必須使用軟連接，連接應采用兩個扳手（最好采用力矩扳手）上下卡緊的辦法進行，旋緊扭矩應不大于40N.M。電容器的布置應使銘牌向外，以便于工作人員檢查。
7.5. 電容器安裝在絕緣支架上時，外殼電位必須固定，外殼接地時，接地部位應保持良好接觸。
8. 保護
8.1. 電容器如帶有內熔絲，隨時可把擊穿的元件甩開，保證整體繼續安全運行。繼電保護整定值，按完好單元的過電壓水平不超過1.15計算。
8.2. 電容器組應有內部故障、過流、過壓、失壓等保護。
9. 接通和斷電
9.1. 電容器組在接通前用兆歐表檢查放電回路。
9.2. 接通及斷開電容器組時，必須考慮以下幾點：
9.2.1. 當匯流排上的電壓超出5.2.1條規定的******允許數值時，禁止將電容器組接入網路。
9.2.2. 電容器組自網路斷開后1分鐘內不得重新接入，但自動接入情況除外。
9.2.3. 在接通和斷開電容器時，要選用不能產生危險過電壓的開關，并且開關的額定電流不應低于1.3倍電容器組的額定電流。
10. 電容器的放電
10.1. 電容器組每次從網路斷開后，其放電應自動進行。
10.2. 為了保護電容器組，自動放電裝置應經常與電容器直接并聯（中間無斷路器，閘刀開關等）。具有非專用放電裝置的電容器組（例如：對于高壓電容器組用的電壓互感器），以及與電動機直接連接的電容器組，不需另外裝設放電裝置。
10.3. 在接觸自網路斷開的電容器的導電部分前，即使電容器已經自動放電，必須短接電容器的出線端，進行單獨放電。
11. 維護與保養
11.1. 值班人員應做好電容器室的設備運行情況記錄。
11.2. 對運行的電容器組的外觀檢查建議每天都要進行。如發現箱殼鼓脹應停止使用，以免發生故障擴大。
11.3. 定期清掃電容器套管表面，電容器外殼及安裝支架。
11.4. 對電容器電容和熔斷器的檢查，按相關設備預防性規程檢驗。
11.5. 由于繼電器動作而使電容器組的開關跳開，此時在未找到跳開的原因之前，不得重新合上開關。
11.6. 戶外運行的電容器，應定期補漆。
12. 修理
12.1. 在運行或運輸過程中電容器滲漏時，可以采用錫焊密封的方法修理。
12.2. 電容器發生電容量變化超過6%，或?qū)Φ囟搪饭收蠒r，應重新更換。
1. 安裝：
1.1. 準備好安裝工具。
1.2. 安裝底座，使其處于水平位置。
1.3. 分別將進線柜、電容器柜、電抗器柜按照布置圖的位置擺放在底座上。將位置對正并緊固好螺栓。
1.4. 用鏟車將電抗器裝入電抗器柜，并緊固。
1.5. 緊固各柜體相連的聯接母線。
1.6. 檢查各聯接件，使得電氣聯接牢固，可靠。
1.7. 將底座與預埋鋼板焊接，并焊接地線。
1.8. 安裝圖和一次接線圖見圖五至圖十二。
2. 吊裝和運輸：
2.1. 吊裝時，采用吊車或鏟車，鋼絲繩掛接處墊上毛巾，以保護面漆不受損壞。
2.2. 本裝置采用汽車運輸，硬聯接母線上的聯接螺栓與鋁排應拆下分別包裝。
2.3. 搬運電容器時，用兩側的吊攀，嚴禁用電容器套管。
2.4. 吊裝時應垂直放置，四個吊環受力均勻。
3. 保護與維護：
3.1. 電容器內部故障采用開口三角電壓保護，整定值按某串聯段所承受的過電壓不大于1.15倍計算。
3.2. 新裝設的電容器裝置或停運較長時間時，使用前應進行預防性試驗。試驗前后的電容值如有明顯變化，則不能投運，待查明原因后方可投運。并用兆歐表測量放電回路是否良好。
3.3. 檢修維護時，應將隔離開關打開，合上接地開關，方可接觸。
3.4. 運行時，每天應巡視檢查，若發現電容器箱殼明顯膨脹、異常響聲、滲油漏油等異?，F(xiàn)象，應停止運行，待查明原因后方可投運。
3.5. 不能用隔離開關投切電容器。
3.6. 電容器自回路斷開后，至少停留一分鐘后方可重新投入。
4．電磁閉鎖操作說明
4.1.當三相斷路器斷電的瞬間，高壓帶電顯示裝置上的A、B、C三相黃、綠、紅指示燈均由亮轉為滅，此時操作回路的指示燈由滅轉為亮，在此情況下，才允許拉隔離刀閘（但此時還不能拉開）。
4.2.拉隔離刀閘之前，應先打開刀閘的閉鎖機構，即用左手按住刀閘電磁鎖的按鈕，同時用右手向右拉電磁鎖紅柄致到位，就打開了刀閘的電磁鎖。此時用力將刀閘的閘柄由上向下拉，以求刀閘接地的動靜觸頭充分良好接觸，而把裝置上的靜電荷放掉。拉開刀閘時，一次性沒拉到位的，一定要再用力拉到位。
4.3.隔離刀閘拉開后，應將帶電顯示裝置上的按鈕按下去，此時，門上的電磁鎖電源正常接通，才可以打開門。通常情況下該按鈕不按下去，以防其他人誤操作。開門時應按住門電磁鎖按鈕，同時插入鑰匙并轉動致到位，此時，門只要輕輕一拉就開了。
4.4.開門后，如換電容器，一定要再進行短接放電......。
4.5.完畢后，合隔離刀閘之前，一定要確定在斷路器斷電時，一定要將各個柜門鎖好。此時應將帶電顯示裝置上的按鈕按上來，隔離刀閘的電磁鎖應處于打開狀態。用力向上推刀閘閘柄致完全到位，使三相動靜觸頭充分良好接觸，沒到位的一定要推刀閘閘柄致完全到位。此時應將隔離刀閘的電磁鎖恢復原位，使它重新閉鎖隔離刀閘。
5． 訂貨須知：
5.1.訂貨時請?zhí)峁┮淮谓泳€圖、平面布置圖、設備排列圖。
5.2.客戶訂貨時應寫明電容器型號、規格、數量，并注明是否包含以下設備：串聯電抗器、氧化鋅避雷器、放電線圈、接地刀閘、聯接母線、成套柜或支架和圍欄等。
