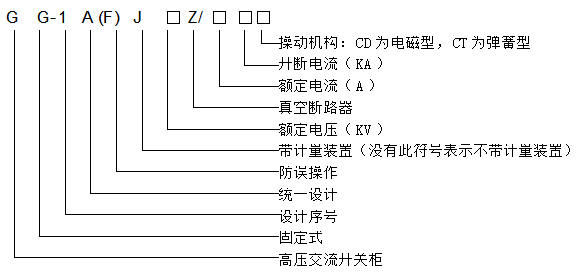

GG－1A(F)型開關柜是一種防護型固定式金屬封閉高壓開關設備。廣泛地運用于高壓電動機的起動、投切運行等場合，可頻繁操作，無爆炸、火災等危險。
GG-1A(F)型系列開關柜防誤程序鎖功能齊全，性能可靠。真空斷路器的真空絕緣度高，滅弧性強，使用壽命長，維護方便。
1、環境溫度：
上限40℃，下限－10℃，高寒地區－25℃；
2、相對濕度：日平均值≤95%，月平均值≤90%；
3、使用環境：沒有火災、爆炸危險，沒有嚴重污穢、化學腐蝕及劇烈震動等場所；
4、安裝地點垂直傾斜度不超過5°。
開關柜框架由角鋼焊接而成，面板及隔板均為薄鋼板。一次器件和二次器件相互隔離各成系統。正面有門、操作面板和防誤機構，側面有防護板相隔。開關柜正面右上方是斷路器室門，右下方是電纜室門。中間隔板將開關柜內部分為上下兩部分。上部分有斷路器室、繼電器室、儀表盤，下部分是電纜室。隔離開關安裝在柜體頂部，中間有隔板與斷路器分開。真空斷路器、隔離開關操作機構等在斷路器室內；電流互感器在中間隔板上；零序互感器等安裝在電纜室內，斷路器操作機構安裝在柜體正面左下方。二次儀表及器件安裝在儀表盤上和繼電器室內。
上隔離開關關合與上下門的開閉受控于程序鎖，當隔離開關關合時，上下門打不開；當上下門打開時，隔離開關合不上。
1、應保持配電間及柜體的干燥，清潔無雜物；
2、真空斷路器每操作1000次或隔六個月必須檢查一次，觀察超行程量，出現問題及時調整；
3、操作機構等器件活動部位應有干凈的潤滑油；
4、斷路器如短路跳閘必須對主觸頭進行性能檢查檢測后方可投入使用；
5、開關柜運行參數不得超過銘牌指定值;
6、正常情況下真空斷路器開合時發出藍色光或白色光，如發出黃色光表明真空稍有泄漏，如發出紅色光表明真空泄漏嚴重禁止使用。
1、主要技術數據（見表1）
表1
名 稱 | 單 位 | 數 據 | 備 注 |
額定工作電壓 | ＫＶ | 3，6，10 | |
額定工作電流 | Ａ | 400，630，1000，1250，1600 | |
最高工作電壓 | ＫＶ | 11.5 | |
額定開斷電流 | ＫＡ | 20，25，31.5 | |
額定關合電流(峰值) | ＫＡ | 40，80 | |
額定動穩定電流(峰值) | ＫＡ | 40，80 | |
熱穩定時間 | Ｓ | 4 | |
操作方式 | Ｖ | CD:直流電磁２２０Ｖ CT:交流彈簧２２０Ｖ | |

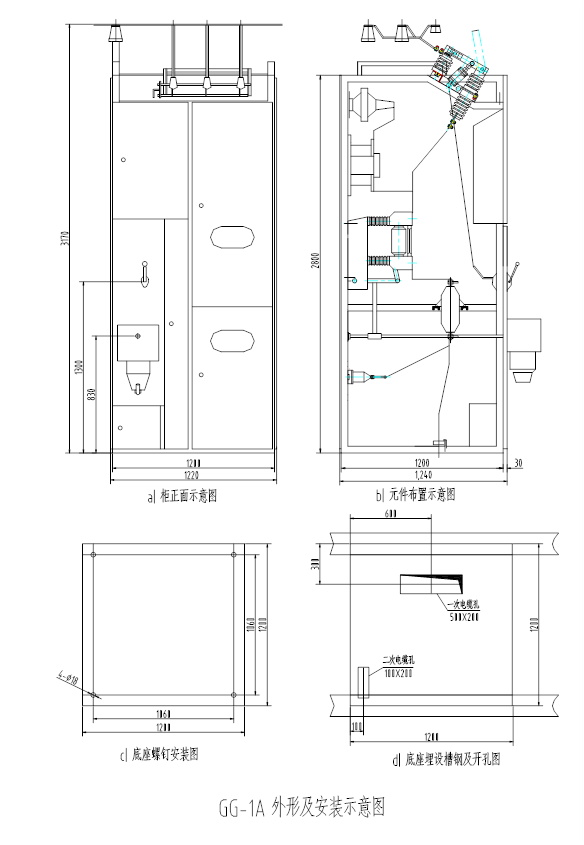

外形尺寸 | ｍｍ | 3170×1220×1240 | 高×寬×深 |
安裝尺寸 | ｍｍ | 1060×1060 | 4－φ13 |
重量 | Ｋｇ | 1300 |
2、 斷路器調整參數（見表2）
表2
名 稱 | 單 位 | 數 據 ZN□－10/1250－20(例) |
額定開距 | mm | |
觸頭超行程 | mm | |
平均合閘速度 | m/s | 0.4～0.6 |
平均分閘速度 | m/s | 0.9～1.2 |
最小觸頭工作壓力 | N | |
允許合閘觸頭彈跳時間 | ms | ≤5 |
三極不同期性 | ms | ≤1 |
3、 操動機構技術數據（見表3）
表3
機構型號 | CD10Ⅰ | CD10Ⅱ | CT | |
工作電壓(V) | DC220 | DC220 | AC220 | |
工作電流 | 合閘 | 98 | 120 | ＜5 |
(A) | 分閘 | 2.5 | 2.5 | ＜1.5 |
訂貨時用戶須提供下列資料：
1.主接線方案編號；
2.二次回路接線原理圖，端子排列圖，如端子無排列圖時，按制造廠規定；
3.開關柜內的電器元件的型號、規格、數量；
附錄
